直管压力平衡型波纹补偿器

直管压力平衡型波纹补偿器的两端各有一个工作波纹管,中间有一个平衡波纹管,通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。...


全国热线:18830736166
详情介绍

波纹补偿器,非金属膨胀节,烟气挡板门定制生产

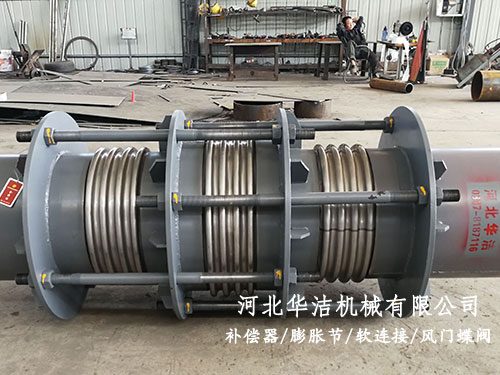

直管压力平衡型波纹补偿器的两端各有一个工作波纹管,中间有一个平衡波纹管,通过受力构件(大拉杆或舌管)来承受内压推力,因此管系只需中间固定支架。此类波纹补偿器只能吸收轴向位移。

直管压力平衡型波纹补偿器能补偿管系的轴向位移,内压推力自身平衡,本结构可用于不宜设置固定支架的高物位直管线或大直径线中。

直管压力平衡型波纹补偿器由一个波纹管和两个端接构成其他零件组成。它通过波纹管的柔性变形来吸收管线轴向位移(也有少量横向、角向位移),端接管或直接与管道接管焊接,或焊上法兰再与管道法兰联接。补偿器上的小拉杆主要是运输过程中的刚性支撑或作为产品预变形调整用,它不是承力件。

直管压力平衡型波纹补偿器的安装使用注意事项:

1.直管压力平衡式波纹补偿器(膨胀节)一般应用在架空的直管线上,水平安装。

2.直管压力平衡式波纹补偿器(膨胀节)安装完后,所有的小拉杆须拆除。

3.为减少波纹管膨胀节对支座的弹性反力,在安装前可对此类波纹管膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。

型号:本厂生产DN600-DN2000,压力级别0.1Mpa~2.5Mpa

连接方式:不锈钢接管连接。
