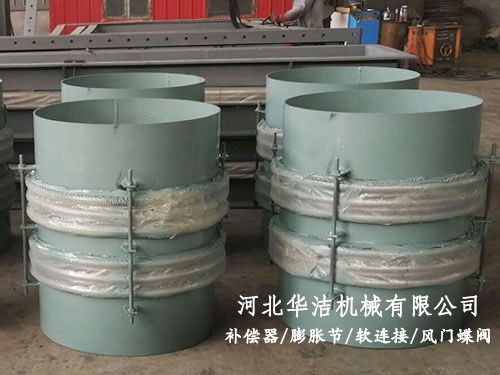

轴向复式拉杆膨胀节

1、轴向复式拉杆膨胀节连接方式：①法兰连接式；②接管连接式

轴向复式拉杆膨胀节轴向补偿量：72mm-500mm

举例：0.6TFL200×12J　表示：此金属膨胀节的工作压力为0.6Mpa，通径DN=200mm,波数为12，接管连接的复式拉杆波纹膨胀节。

2、轴向复式拉杆膨胀节结构特点

轴向复式拉杆膨胀节由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。长拉杆不是承力构件。

3、轴向复式拉杆膨胀节的补偿特点

该轴向复式拉杆膨胀节补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

4、轴向复式拉杆膨胀节安装使用注意事项

轴向复式拉杆膨胀节现场安装完后，须将耳后两侧的螺母退至限位螺母处。

5、轴向复式拉杆膨胀节对固定支座的作用力：

压力推动：Fp=100·P·A（N）

轴向弹力：Fx=f·Kx·X （N）　

式中：P： 上限工作压力或上限试验压力MPa；

A： 有效面积（查样本）cm2；

Kx：轴向复式拉杆膨胀节轴向刚度　N/mm；

X：轴向复式拉杆膨胀节使用的轴向补偿量mm

f： 系数，当波纹膨胀节进行预变形时，f为1/2，当波纹膨胀节不进行预变形时，f取1。

6、轴向复式拉杆膨胀节应用举例

某碳钢管道，公称爱径DN=500mm，工作压力P=0.4MPa，介质上限温度Tmax=250℃，下限温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。

7、支座压力：

查样本0.6TFL500×12J波纹膨胀节A=2445cm2 Kx=141N/mm

压力推力：Fp=100·P·A=100×0.6×2445=146700N

轴向弹力：Fx=Kx·X=141×283=39903N

支座受力：F=Fp+Fx=146700+39903=186603N
