曲管压力平衡型膨胀节

曲管压力平衡型膨胀节适用于石化、钢铁、电力、有色金属等部门；平衡波纹补偿器常用于泵、压缩机、汽轮机及其他对载荷敏感的管道系统。

曲管压力平衡型膨胀节能补偿轴向位移、横向位移，而不会对管道系统或其他设备产生内压推力，安装在管道的拐弯处或与设备连接的空间的管道上，能迅速衰减由于启动、停车等引起系统压力波振动，消除水机，且能吸振降噪，确保设备安全运行。

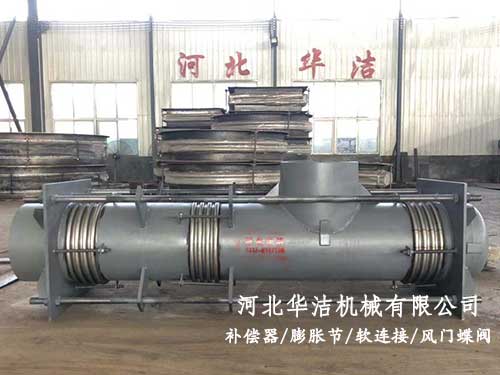

曲管压力平衡型膨胀节的前部（通道端）有两个工作波纹管，后部（平衡端）有一个平衡波纹管。当弯曲管产和横向位移时，大拉杆上的球面螺母丝绕球面垫圈转动。同时大拉杆承受内压推力。膨胀节通道端的两个波纹管可以补偿弯曲管段产生的横向们移，平衡端的平衡波纹管可以补偿直管段的轴向位移。

曲管压力平衡型膨胀节的安装使用注意事项：

1.曲管压力平衡型膨胀节一般应用在架空的直管线上，水平安装。

2.曲管压力平衡型膨胀节安装完后，所有的小拉杆须拆除。

3.为减少波纹管膨胀节对支座的弹性反力，在安装前可对此类波纹管膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

曲管压力平衡型膨胀节的技术参数：

1、型号：本厂生产DN300—2000mm，压力级别0.01—0.6Mpa；DN32-DN1500，压力级别：0.25Mpa-2.5Mpa；系列外型号补偿量根据用户要求；

型号示例：

示例：0.25QYP700×8/4JB

表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器。

2、连接方式：法兰连接式；接管连接式；

3、横向补偿量：根据客户要求。
